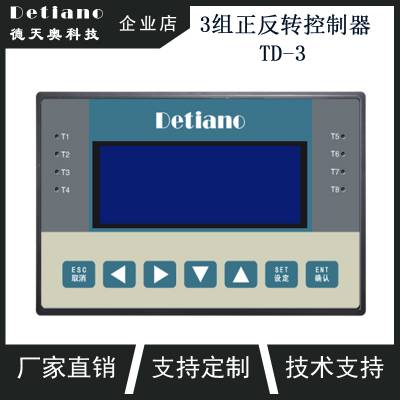

3组正反转控制器TD-3

1、给正转信号，正转延时停止，给反转信号，反转延时停止（工作模式1）

设置参数：正转闭合时间(0~6553.5秒)、反转闭合时间(0~6553.5秒)

流程：

X01正转信号，继电器Y00闭合，延时T1时间后，继电器Y00断开，X02反转信号，继电器Y01闭合，延时T2时间后，继电器Y01断开 (X00触发1次启用，X00再触发1次停用，Y02启用灯)

X04正转信号，继电器Y03闭合，延时T3时间后，继电器Y03断开，X04反转信号，继电器Y04闭合，延时T4时间后，继电器Y04断开 (X03触发1次启用，X06再触发1次停用，Y05启用灯)

X07正转信号，继电器Y05闭合，延时T5时间后，继电器Y05断开，X10反转信号，继电器Y07闭合，延时T6时间后，继电器Y07断开 (X06触发1次启用，X06再触发1次停用，Y010启用灯)

2、  按下启动，正转一段时间后停止，延时后反转，反转一段时间后停止，延时后正转，循环执行（工作模式2）

设置参数：正转闭合时间(0~6553.5秒)、正转断开时间(0~6553.5秒)、反转闭合时间(0~6553.5秒)、反转断开时间(0~6553.5秒)、循环次数(0~65535)

流程：

X01触发1次启动工作，正转继电器Y00闭合，延时T1时间后，继电器Y00断开，延时T2时间后，反转继电器Y01闭合，延时T3时间后，继电器Y01断开，延时T4时间后，重复，正转继电器Y00闭合，延时T1时间后，继电器Y00断开。如此循环。直到循环次数到达设定值停止循环。（顺序循环次数设置为0，则为***循环模式）X01再次触发，重新工作。(X00触发1次启用，X00再触发1次停用，Y02启用灯)

X04触发1次启动工作，正转继电器Y03闭合，延时T5时间后，继电器Y03断开，延时T6时间后，反转继电器Y04闭合，延时T7时间后，继电器Y04断开，延时T8时间后，重复，正转继电器Y03闭合，延时T5时间后，继电器Y03断开。如此循环。直到循环次数到达设定值停止循环。（顺序循环次数设置为0，则为***循环模式）X04再次触发，重新工作。(X03触发1次启用，X03再触发1次停用，Y05启用灯)

X07触发1次启动工作，正转继电器Y06闭合，延时T9时间后，继电器Y06断开，延时T10时间后，反转继电器Y07闭合，延时T11时间后，继电器Y07断开，延时T12时间后，重复，正转继电器Y06闭合，延时T9时间后，继电器Y06断开。如此循环。直到循环次数到达设定值停止循环。（顺序循环次数设置为0，则为***循环模式）X07再次触发，重新工作。(X06触发1次启用，X06再触发1次停用，Y10启用灯)

3、 正转到限位1停止，延时后反转，反转到限位2停止，再按下启动，再执行一次（工作模式3）

设置参数：正转断开时间(0~6553.5秒)、

流程：

正转继电器Y00闭合，限位X01闭合，继电器Y00断开，延时T1时间后，反转继电器Y01闭合，限位X02闭合，继电器Y01断开。再次X00触发1次，重新工作。(X00触发1次启用， Y02启用灯)

正转继电器Y03闭合，限位X04闭合，继电器Y03断开，延时T2时间后，反转继电器Y04闭合，限位X05闭合，继电器Y04断开。再次X03触发1次，重新工作。(X03触发1次启用， Y05启用灯)

正转继电器Y06闭合，限位X07闭合，继电器Y06断开，延时T3时间后，反转继电器Y07闭合，限位X10闭合，继电器Y07断开。再次X06触发1次，重新工作。(X06触发1次启用， Y10启用灯)

4、 按下启动，正转到限位1停止；再按下启动,反转到限位2停止（工作模式4）

设置参数：

流程：

X00触发1次启动正转，继电器Y00闭合，限位X01闭合，继电器Y00断开，X00再触发1次启动反转，继电器Y01闭合，限位X02闭合，继电器Y01断开。 (X00触发1次正转，X00再触发1次反转，Y02启用灯)

X03触发1次启动正转，继电器Y03闭合，限位X04闭合，继电器Y03断开，X03再触发1次启动反转，继电器Y04闭合，限位X05闭合，继电器Y04断开。 (X03触发1次正转，X03再触发1次反转，Y05启用灯)

X06触发1次启动正转，继电器Y06闭合，限位X07闭合，继电器Y06断开，X06再触发1次启动反转，继电器Y07闭合，限位X10闭合，继电器Y07断开。 (X06触发1次正转，X06再触发1次反转，Y10启用灯)

5、 按下启动，正转到限位1停止，延时后反转，反转到限位2停止，延时后正转，循环执行（工作模式5）

设置参数：正转断开时间(0~6553.5秒)、反转断开时间(0~6553.5秒)、循环次数(0~65535)

流程：

X00触发1次启动，继电器Y00闭合，限位X01闭合，继电器Y00断开，延时T1时间，继电器Y01闭合，限位X02闭合，继电器Y01断开，延时T2时间，继电器Y00闭合…如此循环。直到循环次数到达设定值停止循环，（循环次数设置为0，则为***循环模式）。 (X00触发1次启用，X00再触发1次停用，Y02启用灯)

X03触发1次启动，继电器Y03闭合，限位X04闭合，继电器Y03断开，延时T3时间，继电器Y04闭合，限位X05闭合，继电器Y04断开，延时T4时间，继电器Y03闭合…如此循环。直到循环次数到达设定值停止循环，（循环次数设置为0，则为***循环模式）。 (X03触发1次启用，X03再触发1次停用，Y05启用灯)

X06触发1次启动，继电器Y06闭合，限位X07闭合，继电器Y06断开，延时T5时间，继电器Y07闭合，限位X10闭合，继电器Y07断开，延时T6时间，继电器Y06闭合…如此循环。直到循环次数到达设定值停止循环，（循环次数设置为0，则为***循环模式）。 (X06触发1次启用，X06再触发1次停用，Y10启用灯)

6、 给一下正转信号，启动正转，再给一下正转，停止正转；给一下反转信号，启动反转，再给一下反转信号，停止反转（工作模式6）

设置参数：

流程：

X01触发1次启动正转，继电器Y00闭合；X01再触发1次停止，继电器Y00断开；X02触发1次启动反转，继电器Y01闭合；X02再触发1次停止，继电器Y01断开。(X00触发1次启用，X00再触发1次停用，Y02启用灯)

X04触发1次启动正转，继电器Y03闭合；X04再触发1次停止，继电器Y03断开；X05触发1次启动反转，继电器Y04闭合；X05再触发1次停止，继电器Y04断开。(X03触发1次启用，X03再触发1次停用，Y05启用灯)

X07触发1次启动正转，继电器Y06闭合；X07再触发1次停止，继电器Y06断开；X10触发1次启动反转，继电器Y07闭合；X10再触发1次停止，继电器Y07断开。(X06触发1次启用，X06再触发1次停用，Y10启用灯)

7、长按正转信号，正转闭合，延时断开，长按反转信号，反转闭合，延时断开（工作模式7）

设置参数： 正转保持时间(0~6553.5秒)、正转闭合时间(0~6553.5秒) 、正转保持时间(0~6553.5秒)、正转闭合时间(0~6553.5秒)

流程：

X01保持时间T1到正转，继电器Y00闭合，延时T2时间后，继电器Y00断开；X02保持时间T3到反转，继电器Y01闭合，延时T4时间后，继电器Y01断开。(X00触发1次启用，X00再触发1次停用，Y02启用灯)

X04保持时间T5到正转，继电器Y03闭合，延时T6时间后，继电器Y03断开；X05保持时间T7到反转，继电器Y04闭合，延时T8时间后，继电器Y04断开。(X03触发1次启用，X03再触发1次停用，Y05启用灯)

X07保持时间T9到正转，继电器Y06闭合，延时T10时间后，继电器Y06断开；X10保持时间T11到反转，继电器Y07闭合，延时T12时间后，继电器Y07断开。(X06触发1次启用，X06再触发1次停用，Y10启用灯)

8、 给长按正转信号，给长按反转信号，断开停止（工作模式8）

设置参数：正转保持时间(0~6553.5秒)、反转保持时间(0~6553.5秒)

流程：

X01保持时间T1到正转，继电器Y00闭合，X01断开，继电器Y00断开；X02保持时间T2到反转，继电器Y01闭合，X02断开，继电器Y01断开。(X00触发1次启用，X00再触发1次停用，Y02启用灯)

X04保持时间T3到正转，继电器Y00闭合，X04断开，继电器Y00断开；X05保持时间T4到反转，继电器Y04闭合，X05断开，继电器Y04断开。(X03触发1次启用，X03再触发1次停用，Y05启用灯)

X07保持时间T5到正转，继电器Y00闭合，X07断开，继电器Y00断开；X10保持时间T6到反转，继电器Y07闭合，X10断开，继电器Y07断开。(X06触发1次启用，X06再触发1次停用，Y10启用灯)
