余热回收控制系统主画面

本地控制：本地控制与远程控制二选一。

启动：点击本地启动余热回收控制系统。

停止：点击本地停止余热回收控制系统工作。

循环水箱温度：实时显示循环水箱内水温。

保温水箱温度：实时显示保温水箱内水温。

循环水箱水位：实时显示循环水箱内水位***比。

保温水箱水位：实时显示保温水箱内水位***比。

进油温度：实时显示进油温度值。

进水温度：实时显示进水温度值。

水泵频率：实时显示水泵频率。

指示灯：交换泵、截油阀、加水阀、循环泵、辅助加热

参数设置：点击进入参数设置界面。

温度校准：点击进入温度校准界面。

定时设置：点击进入定时设置界面。

厂家维护：点击进入厂家维护设置界面。

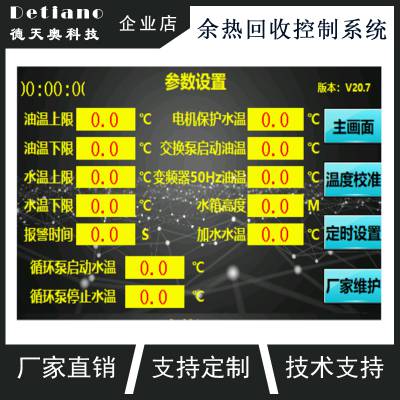

参数设置界面

油温上限：进油温低于（等于）设定的温度，启动截油阀。

油温下限：进油温高于（等于）设定的温度，停止截油阀。

水温上限：水位在低水位，水温高于（等于）设定的温度设定停止加水，用于温差加水。

水温下限：进水水温低于（等于）设定的水温下***，变频器***频率10HZ运行。

报警时间：故障报警蜂鸣器响的时间。

电机保护水温：水温高于（等于）设定的温度停止泵，间隔30分钟再次起作用。

交换泵启动油温：进油温高于（等于）设定的温度，可以启动交换泵。

变频器50Hz油温：变频器频率在50Hz运行时进油温的温度值。

水箱高度：水箱内水位高度。

加水水温：水位在低水位，水温高于（等于）设定的温度设定启动加水，用于温差加水。

循环泵启动水温：循环水箱水温高于（等于）设定的温度启动循环泵运行往保温水箱加水。

循环泵停止水温：循环水箱水温低于（等于）设定的温度停止循环泵往保温水箱加水。

主画面：点击返回主画面界面。

温度校准：点击进入温度校准界面。

定时设置：点击进入定时设置界面。

厂家维护：点击进入厂家维护界面。

定时设置界面

定时循环泵开机：设置循环泵启动时间，机器启用的情况下，这个时间循环泵自动启用。

定时循环泵关机：设置循环泵停用时间，机器启用的情况下，这个时间循环泵自动停用。

1定时加水：设置需要加水时候的时间，机器启用的情况下，这个时间会自动加水，直到循环水箱加满停止加水。

2定时加水：设置需要加水时候的时间，机器启用的情况下，这个时间会自动加水，直到循环水箱加满停止加水。

定时加热开：设置加热时间，机器启用情况下，这个时间会自动启用辅助加热 。

定时加热关：设置关闭加热时间，机器启用情况下，这个时间会自动停止辅助加热。

主画面：点击返回主画面界面。

参数设置：点击进入参数设置界面。

温度校准：点击进入温度校准界面。

厂家维护：点击进入厂家维护界面 。

温度校准界面

进油温度：进油温度有偏差时进行校准。有误差会显示误差值，显示“0”为无误差。

进水温度：进水温度有偏差时进行校准。有误差会显示误差值，显示“0”为无误差。

循环水箱温度：循环水箱温度有偏差时进行校准。有误差会显示误差值，显示“0”为无误差。

保温水箱温度：保温水箱温度有偏差时进行校准。有误差会显示误差值，显示“0”为无误差。

主画面：点击返回主画面界面。

参数设置：点击进入参数设置界面。

定时设置：点击进入温度校准界面。

厂家维护：点击进入厂家维护界面 。

厂家维护界面

时钟显示：显示系统时间。

时钟校准：当显示时间有偏差时进行校正。

维护时间与维护密码：由厂家设置，到了设定的这个日期时显示器会弹出一个提示框，提示需联系厂家输入密码，没有输入密码系统则会停止工作。系统有没有开启维护，厂家会提前告知。（最多可设置两个维护时间）

参数密码：设定进入参数设置界面所需的密码。

厂家密码：设定进入厂家维护界面所需的密码。

传感器量程：选电压水位时，水位。

开关水位停用：开关水位、通信水位二选一。

通信水位停用:  开关水位、通信水位二选一。

主画面：点击进入主画面界面。

参数设置：点击进入参数设置界面。

温度校准：点击进入温度校准界面。

定时设置：点击进入定时设置界面。
