恒压供水控制系统

功能特点

界面美观    采用7英寸彩色触摸屏显示。参数设定、运行状态一目了然，操作简单、显示美观大方、提升设备档次。

控制灵活    可实现1-4台水泵的自动控制，灵活配置，全面满足各种复杂的供水系统。

功能齐全    集成了人机界面触摸屏、PLC、模拟量模块、控制程序为一体。省去了触摸屏组态与PLC编程，节约成本、提高性能、缩短安装调试时间。

***性能    支持缺水功能，自动休眠唤醒功能，水泵定时轮换功能，自适应PID控制算法设计，恒压控制更稳定。

***    模拟、数字信号全部采用光电隔离，抗干扰能力强；整体控制器采用DC24V人体安全电压设计。

简单易用    使用简单方便、丰富而***的中文提示。使一般的操作人员无需经过复杂的培训，也能对各项操作应用自如。

维护方便    ***的系统故障检测、使工程人员能清楚地了解故障所在，帮助维修人员检查故障发生的部位和原因。

客户宣传    用户可自定义服务热线等信息。

自动切泵    供水控制器在长时间误操作时，自动关闭屏幕，确保使用周期***。

分时控制    具有依星期设定供水压力功能；五时段分时控制出水目标压力，远程控制启停等功能。

保护全面    具有上限压力保护、无负压欠压保护、水箱低液位和缺水保护，启用保护自动停泵，故障消除自动启动水泵。

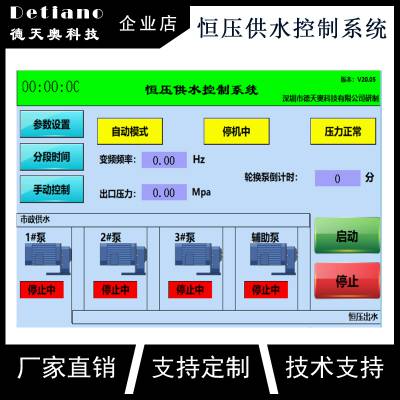

恒压供水控制系统主页面

参数设置：点击进入参数设置窗口界面。

分段时间：点击进入分段时间设置界面。

手动控制：点击进入手动控制窗口界面。

显示工作模式：自动模式、工频模式、变频模式三种工作模式。

显示工作状态：停机中、运行中。

显示压力状态：显示压力正常、超高压力停机、***压力停机三种显示模式。

变频频率：显示变频器当前运行频率。

出口压力：显示管网出口处压力传感器传回的实际压力。

轮换泵倒计时：已设定一个轮换泵时间，从一个泵工作轮换到另一个泵工作剩余时间倒计时。

启动：点击启动供水控制器。

停止：点击停止供水控制器。

参数设置界面

主界面点击参数设置按钮后，进入参数设置界面。可进行参数设置。

参数权限密码修改：设定进入参数设置界面所需的密码。

启动频率：设定变频器启动频率，则变频器启动时***频率。

手动变频频率：设定手动变频频率，则手动变频模式工作时以这个设定值进行工作。

增泵延时：变频器运行至上限后，需增泵时延时判断需要的时间。

减泵延时：压力达到设定之后，且频率降至泵退出频率时延时判断需要的时间。

切换泵延时：从一台泵工作换到另一台泵工作，泵的延时时间，可减少停止时对管网的冲击。

超高压力：高于这个设定值机器停止工作。

***压力：低于这个设定值机器停止工作。

轮换泵时间：泵与泵之间轮换工作的间隔时间，即每台泵工作的时间设置。

主画面：点击返回到主界面。

分段时间：点击进入分段时间设置界面。

手动控制：点击进入手动控制窗口界面。

系统设置：点击进入系统设置窗口界面。

分段时间设置界面

星期一~星期日选定（没有选定的星期，只有辅助泵运行，维持基本压力）

在选定的星期中，非时间段目标压力：为非选中时段默认目标压力设定值运行。

在选定的星期中，启动时间段，可设置5个时间段不同时间压力设定值。

停用：启停按钮。设定启用时间、停止时间与目标压力，可设置5个时间段。选中后，机器在这个时间内会以设置好的目标压力进行工作。

主画面：点击返回到主界面。

参数设置：点击进入参数设置界面。

手动控制：点击进入手动控制界面。

手动控制窗口界面

显示当前工作模式。即自动模式、手动模式

变频频率：显示变频器当前运行频率。

出口压力：显示管网出口处压力传感器传回的实时压力值。

1#泵变频启动：手动模式下点击1#泵变频启动，1#泵变频开始工作，再次点击则停止工作。

1#泵工频启动：手动模式下点击1#泵工频启动，1#泵工频开始工作，再次点击则停止工作。

泵2、泵3、手动操作与泵1相同，同一时刻只有1台泵为变频运行。

辅助泵工频启动：手动模式下点击辅助泵工频启动，辅助泵工频开始工作，再次点击则停止工作。

手动模式操作下，控制器不受目标压力调节，变频器启动频率为手动频率。

主画面：点击返回主界面。

参数设定：点击进入参数设定界面。

系统设置界面

设置控制器的日期时间。

压力最小值：压力传感器量程最小值。

压力值：压力传感器量程值。

维护时间与维护密码的设置：由厂家设置，到了设定的这个日期时显示器会弹出一个提示框，提示1980分钟（33小时）内需联系厂家输入密码，在这个时间内没有输入密码系统则会停止工作。系统有没有开启维护，厂家会提前告知。（最多可设置两个维护时间）

参数权限密码修改：设定进入参数设置界面所需的密码。

系统权限密码修改：设定进入系统设置界面所需的密码。

时钟校准：当显示时间有偏差时进行校正。

主画面：点击返回主界面。

参数设定：点击进入参数设定界面。

手动控制：点击进入手动控制界面。

接线图
