• 产品说明

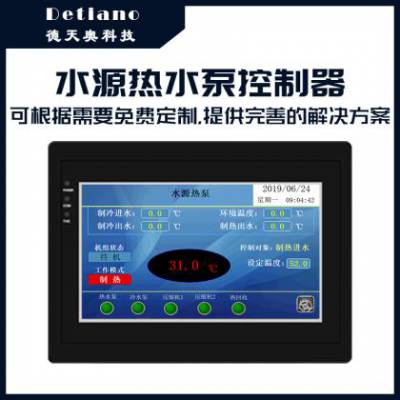

水源热泵控制系统

水源热泵系统是一种可实现采暖和制冷的高效节能空调系统，本控制系统用到了两台压缩机和两台喷液机，一台热水泵，一台冷水泵。

转换模式：可切换制热/制冷模式

控制模式：手动控制、来电自启动、定时控制。

1）.手动开机：上电后需要人工按钮来控制系统的运行和停止

2）.来电自启动功能：可设置开/关来电自启动功能，使用来电自启动功能系统一上电就自动运行系统（此功能只在系统刚上电时有效）。

3）.定时控制：可选择使用/不用定时控制，可根据自己的要求设置定时控制的开机时间与关机时间，系统会根据设定的时间段自动运行，达到了设定的关机时间后会自动停止系统。

温度设置: 可设置制热温度、制冷温度、控制温差、压缩机排气温度等。

运行过程：制热/制冷时，系统会根据设定的制热温度/制冷温度与控制温差计算制热/制冷的上下限温度，系统运行会根据顺序启动水泵和压缩机等来对水进行升温/降温，运行超过了温度的上限就按步骤停止相应的机器，待温度低于下***，会自动启动机器，待超出温度上限后又停止机器，一直如此循环，在运行区间如果采集的压缩机排气温度高于设定的排气温度，会开启喷液机来降低压缩机的温度。

显示状态：数据状态显示、模拟状态显示

1.数据状态显示：

输入：（1）1#压缩机低压保护 （2）1#压缩机高压保护

 （3）2#压缩机低压保护 （4）2#压缩机高压保护

 （5）1#压缩机过载保护 （6）2#压缩机过载保护

 （7）热水泵过载保护   （8）冷水泵过载保护

输出：热水泵、冷水泵、1#压缩机、2#压缩机、1#喷液机、2#喷液机、热回收电磁阀、四通阀

2.模拟状态显示：可显示8路采集温度，制热进水温度、制热出水温度、制冷进水温度、制冷出水温度、1#压缩机排气温度、2#压缩机排气温度、水箱热水温度、环境温度。

压缩机防频繁启停：压缩机再次启动的时间间隔不小于三分钟，即压缩机停机时间不小于三分钟。

故障报警：压缩机高、低压故障报警，压缩机过载报警，水泵过载报警，各温度传感器故障报警等
