• 产品说明

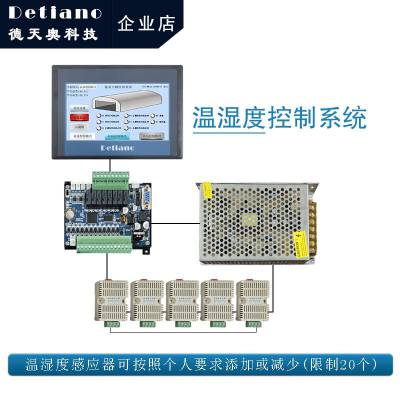

温湿度控制系统

行业应用

果蔬种植大棚  牲畜养殖基地  各类仓库

通风通道         车间厂房         冷藏冻库

博物馆             图书馆            通讯机房

可根据使用实际情况免费定制

功能介绍

温湿度控制模式：

根据温湿度变送器采集的温度控制上卷帘门和两侧卷帘开或者关，可在触摸屏界面上自由输入温度；湿度上限和下限，平均温度高于温度上限，三个卷帘门全开；平均温度低于温度下限，三个卷帘门全关。还可以设置两段温度控制开关门比例。根据温湿度变送器采集的湿度控制滴灌开，或者关。平均湿度低于湿度下限，滴灌开；平均湿度高于湿度上限，滴灌关。根据现场需求，由客户自定义。

时间控制模式：

由客户自定义时间，在触摸屏上设置开关卷帘门，或者开关滴灌时间。可以根据需求，启用一段时间控制，或者启用两段时间控制。

手动控制模式：

手动控制卷帘门和两侧卷帘开，或者关，可暂停。并且可设置开关卷帘门时间，用于做温湿度控制或者时间控制；手动控制滴灌，自定义每次滴灌时间，可暂停

外部按钮控制：

用外部按钮X0做启动按钮，由6个按钮控制卷帘门开和关，到位时间在触摸屏上设置；由一个按钮控制滴灌开或者滴灌关，时间在触摸屏上输入。按钮操作说明，同一个按钮，如：开卷帘门按钮X1.按一下是启动运行；按两下，在运行中暂停。再按一下就继续运行，直到门到位了就停止运行。暂停时，可以按关卷帘门按钮X2。

急停按钮：

(X13,建议接常闭）：不管在任何模式/情况下，都能停止运行三个卷帘门和滴灌。

蜂鸣器报警功能：

温湿度达到达到上下***，会触发报警条件，然后蜂鸣器响10秒后声音关闭。当触摸屏输入的温度或者湿度下限比上限大；或者没有输入上限和下限（上下限等于0时，温湿度控制没作用。）并且触发报警，然后蜂鸣器会一直响。蜂鸣器可选择启用或者停用，如果报警太多并且蜂鸣器响的时候，可复位蜂鸣器声音。等下次触发报警时能正常使用。

温湿度误差修正功能：

可在触摸屏的误差修正画面进行更改，需要先切换到校准模式，然后参照标准温度/湿度仪器，并输入当前室内温湿度进行校准。要校准温湿度器的个数，是当前温湿度变送器的个数，不可随意更改！如果误触碰数据校准按钮，并且不需要进行校准时；可先按外部急停按钮，然后按实时显示按钮，再长按3秒温湿差清零按钮进行复位。

温湿度在线监控功能：

在温湿度监测画面中可以看到每个温湿度变送器采集的温度/湿度。可实时监测最多20个温湿度变送器采集的数值，请以平均温湿度为准。可查看个数以当前温湿度器个数为准，其余都显示为0。

参数设置说明：

上下限可输入范围：温度：下限-40℃，上限80℃；湿度：下限0%rh上限***rh。分辨率 0.1℃；0.1%rh。具体测量范围及其分辨率需看温湿度变送器说明书。温湿度变送器输入个数：最少1个，最多20个。

温度控制开关门比例***段和***段参数说明：需要输入温度上限和下限之间。比如现在温度下限是20℃，上限是40℃。可以设置***段温度为28℃（温差±0.5℃。）***段温度为35℃。温度控制开关门比例设置说明：最少开门比例10%，最多是90%。时间参数设置：24小时制，最少可输入0（半夜12点。）最多可输入23（晚上11点）分钟可输入0-59分钟。时间以plc时间为准。
