• 产品说明

制冷奶罐清洗控制系统

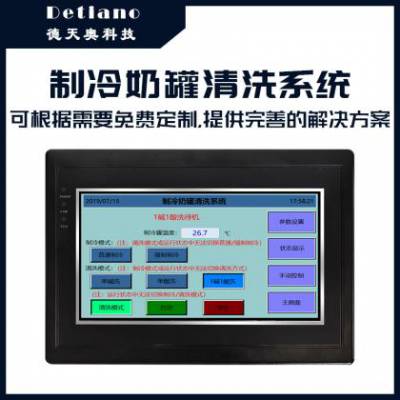

本系统由一个TL2N-20MR-4VD的PLC，一个MD2070TM的触摸屏，一个温湿度变送器，两个开关按钮（一个制冷按钮启停，一个清洗启停按钮），两个液位传感器，5个电磁阀门，一台搅拌机，一台压缩机组成,本控制系统既能进行自动制冷也能进行自动清洗。

本系统有制冷和清洗两种模式，这两种模式只能单独运行，不能一起运行。制冷模式分为普通制冷和强制制冷，清洗模式分为单碱洗、单酸洗、一碱一酸洗3中模式。

主界面：当系统处于运行模式下时无法切换制冷/清洗模式，要切换制冷/清洗模式请先停止系统的运行。当系统处于切换到制冷模式，并且在非运行状态的情况下，无法选择清洗的单碱洗、单酸洗、一碱一酸洗的方式，可以选择普通制冷模式或强制制冷模式。当系统处于切换到清洗模式，并且在非运行状态的情况下，无法选择普通制冷模式或强制制冷模式，可以切换单碱洗、单酸洗、一碱一酸洗的的清洗方式。当系统在自动运行状态下时，将不能切换任何一种模式。当选择制冷模式时，按下启动按钮，系统将自动运行，当制冷罐达到设定会自动停止系统的运行。当系统选择清洗模式，并选择好清洗的方式，按下启动按钮，系统将自动运行清洗流程，运行完整一个流程后系统将自动停止。主界面还可以监控到制冷罐当前的温度，系统的工作状态，当低水位传感器故障时会自动停止系统的运行，并显示低水位传感器故障指示灯提示。

单碱洗流程：水洗、排水、碱洗、排水、水洗、排水

单酸洗流程：水洗、排水、酸洗、排水、水洗、排水

一碱一酸洗流程：水洗、排水、碱洗、排水、水洗、排水、酸洗、排水、水洗、排水

参数设置：可设置碱加液时间、酸加液时间、碱洗时间、酸洗时间、水洗时间、后水洗次数、制冷温度、普通制冷时搅拌机开几秒关几秒。

状态显示：状态显示画面是显示清洗模式的运行状态，为了方便系统的操作和查看，在该画面也设置了单碱洗、单酸洗、一碱一酸洗的切换按键和启动、停止按键，这些按键与主界面的功能一样。该画面可以更加直观的看到清洗模式运行到哪一个流程，直观的看到水洗倒计时、碱洗倒计时、酸洗倒计时。发生低水位传感器故障时，将会显示故障指示灯并停止系统的运行。

手动控制：当切换到该画面，自动运行将会停止，切换系统到手动控制，当退出该画面，系统将会复位手动控制的所有按键状态与指示灯，把系统切换回自动模式。在手动控制可以很直观的测试出各个输出点阀门、搅拌机、压缩的好坏。
